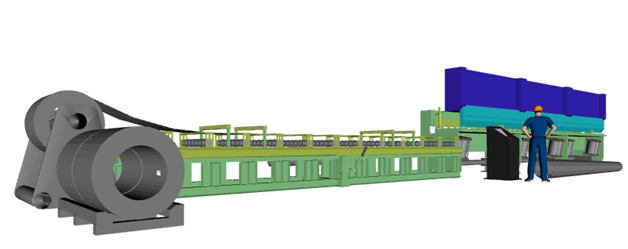

Учет металла на участке гиба многогранных столбов в системе SteelTrace позволяет учесть: отпуск штрипса, снятие остатков штрипса, изготовления и маркировки заготовки многогранного столба, учет трудозатрат на выполнение операции оператора, учет брака и технологических отходов. Для организации учета в непосредственной близости от стана устанавливается стационарный терминал системы SteelTrace. Мы рекомендуем модель TracePoint150. Один стационарный терминал может обслуживать до 4 станов одновременно.

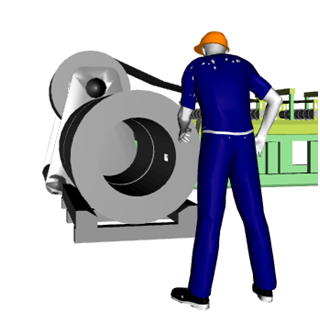

Цикл учета начинается с установки штрипса на разматыватель. Оператор после установки штрипса на разматыватель отрывает нижнюю часть купонной бирки идентифицирующей штрипс и считывает штрих-код с бирки на стационарном терминале встроенным сканером.

На стационарном терминале отображается типоразмеры установленного штрипса и параметры производственного задания.

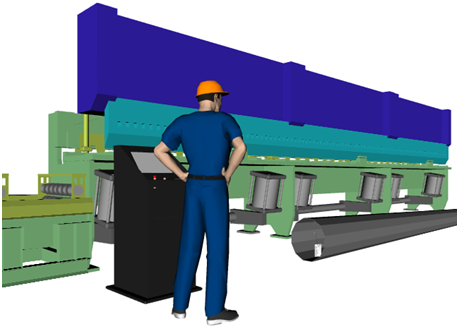

Когда многогранный столб согнут и снят с листогибного стана оператор подходит к стационарному терминалу и печатает бирку. Бирка крепится на распорную клипсу, которая вставляется внутрь многогранного столба.

SteelTrace учитывает количество в метрах и тоннах штрипса которое ушло на изготовление шестигранного столба. Также учитывается полезное затраченное время выполнения операции что позволяет распределить на учтенную операцию косвенные затраты такие как электроэнергию и воду.

Сварка многогранного столба

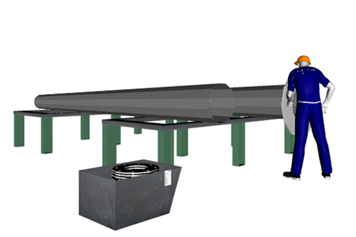

На участке сварки многогранных столбов фиксируется идентификатор установленного на сварочный стан столба, время установки столба и продолжительность выполнения технологической операции. Операции учитываются в разрезе бригады и оператора стана.

Также мы рекомендуем учитывать технологические параметры процесса, например тока сварки. Для этого стационарный терминал оборудован портом взаимодействия с АСУ ТП стана.

Сборка многогранных столбов

Операция сборки многогранных столбов подразумевает учет используемых комплектующих в разрезе партий и времени выполнения операции.

Необходимо организовать процесс так чтобы все комплектующие перемещались по цеху в контейнерах. Каждый контейнер должен содержать однотипные детали одной партии. Контейнеры маркируются бирками, которые кладутся либо внутрь контейнера, либо крепятся на клипсу на стенку контейнера.

Рабочий, выполняя операцию сборки, вынимает из контейнеров необходимые для выполнения операции детали. Бирки тех контейнеров, из которых он достал детали, рабочий считывает на стационарном терминале, учитывая, таким образом, отпущенные на выполнение операции материалы и время выполнения операции.

Мы рекомендуем для хранения комплектующих использовать перемещаемые контейнеры оборудованные роликами. Как это показано на следующей схеме

По завершении операции рабочий подходит к стационарному терминалу и нажимает кнопку печати бирки на собранное изделие. По факту печати бирки в 1С передается информация о выполненной операции сборки с указанием времени выполнения, затраченных компонентах и количества произведенной продукции.
